湖南PPC64-6氣箱式除塵器

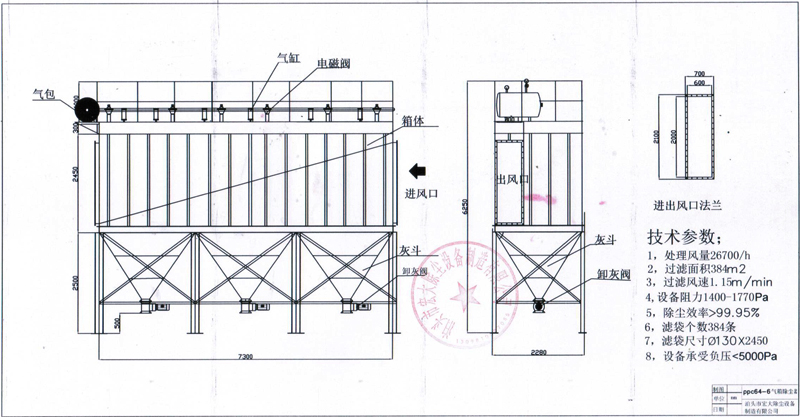

PPC64-6氣箱式除塵器詳細說明
型號：PPC64-6
處理風量（m3/h） A >100g/ m3n :22000 B≤100g/ m3n:26700
過濾風速（m/min）:1.0-1.2
總過濾面積（m2）：384
凈過濾面積（m2）：320
收塵器室數（個）：6
濾袋總數(條)：384
收塵器阻力（Pa）:1500-1700
出口氣體含塵濃度（mg/m3n）：<50
收塵器承受負壓（Pa）:9000
清灰壓縮空氣 壓力(Pa)：（4-6）*105 耗氣量（m3標/min）:1.8
剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速30.31rpm減速電機功率2.2KW
螺旋輸送機 規格LS315*5.44m 減速電機TY100-35.5-2.2 2.2kw
保溫面積（m2）:118
設備總量（約值，不包括保溫層）（kg）:9700
PPC64-6氣箱式除塵器設備制造、材質要求
（1） 除塵器殼體采用Q235B鋼制作，壁板厚度不小于4mm；花板厚度要求不小于5mm，平整。
（2）除塵器殼體上方根據型號大小設置1個檢查門，以便觀察和檢修。人孔和檢查門均應壓緊不漏氣。
（3）設備外表面除銹，涂鐵紅底漆（兩遍）防銹，及面漆（兩遍）。
（4）接斗是除塵器底法蘭和導料槽的連接段，作用：保持除塵器水平，過渡大小口，擴容緩沖。支架，除塵器承重支架，從地面做起。
（5）殼體內壁全部進行處理。
（6）PLC程控柜所選用的元器件和程控器采用 產品，箱體為雙層密封箱。
（7）殼體設計密封、，連接件的尺寸配合公差均要求達到 標準公差與配合中規定的10級精度。殼體加工焊接符合《手動電弧焊焊接接頭的基本型式與尺寸》（GB/T 985）的規定。
（8）焊接結構中材料的機械性能不低于GB699中有關A3的規定。
（9）除塵電機選用 產品。
（10）除塵器濾袋、框架
① 除塵器濾袋的規格、偏差及縫制濾袋的技術要求符合《袋式除塵器用濾料及濾袋技術條件》（GB 12625-90）的規定。
② 濾袋材料采用、 、 型覆膜濾料，不易燃，不易結露，不易粘結褐煤粉塵，能適應惡劣工況下過濾褐煤粉塵的要求，耐溫不小于120℃；濾袋使用壽命不小于兩年。
③ 除塵器濾袋合理剪裁，盡量減少拼縫。過濾布袋能方便地從除塵器側面進行檢查及 換。
④ 濾袋采用鍍鋅框架，表面 經過處理。
除塵器本體法蘭連接 法蘭平整，兩法蘭的螺栓孔 偏差小于其螺栓直徑的1/6，法蘭間有密封墊圈。
氣箱式除塵器詳細參數：
| 參數 | 處理風量(m3/h) | 過濾風速(m/min) | 過濾面積(m2) | 濾袋數(個) | 阻力(Pa) | 含塵濃度(g/m3) | 保溫層面積(m2) | 重量 | ||
| 型號 | ||||||||||
| 32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | ＜1000 | 26.5 | 2.880 | ||
| 32-4 | 8930 | 124 | 128 | 34 | 4.080 | |||||
| 32-5 | 11160 | 155 | 160 | 41 | 5.280 | |||||
| 32-6 | 13390 | 186 | 192 | 48.5 | 6.480 | |||||
| 64-4 | 17800 | 248 | 256 | 70 | 7.280 | |||||
| 64-5 | 22300 | 310 | 320 | 94 | 9.960 | |||||
| 64-6 | 26700 | 372 | 384 | 118 | 11.640 | |||||
| 64-7 | 31200 | 434 | 448 | 142 | 13.320 | |||||
| 64-8 | 35700 | 496 | 512 | 166 | 15.000 | |||||
| 96-4 | 26800 | 372 | 384 | ＜1300 | 110 | 10452 | ||||
| 96-5 | 33400 | 465 | 480 | 120 | 12120 | |||||
| 96-6 | 40100 | 557 | 576 | 130 | 14880 | |||||
| 96-7 | 46800 | 650 | 672 | 140 | 16920 | |||||
| 96-8 | 53510 | 744 | 768 | 150 | 19810 | |||||
| 96-9 | 60100 | 836 | 864 | 160 | 21240 | |||||
| 96-2×5 | 66900 | 929 | 960 | 175 | 25200 | |||||
| 96-2×6 | 80700 | 1121 | 1152 | 210 | 30240 | |||||
| 96-2×7 | 94100 | 1308 | 1344 | 245 | 35280 | |||||
| 96-2×8 | 107600 | 1494 | 1536 | 280 | 40320 | |||||
| 96-2×9 | 121000 | 1681 | 1728 | 315 | 45360 | |||||
| 96-2×10 | 134500 | 1868 | 1920 | 350 | 50400 | |||||
| 128-6 | 67300 | 935 | 768 | 125 | 24120 | |||||
| 128-9 | 100900 | 1402 | 1152 | 196 | 31680 | |||||
| 128-10 | 112100 | 1558 | 1280 | 205 | 34680 | |||||
| 128-2×6 | 34600 | 1869 | 1536 | 323 | 43920 | |||||
| 128-2×7 | 15700 | 2181 | 1792 | 247 | 52680 | |||||
| 128-2×8 | 179400 | 2492 | 2084 | 262 | 60000 | |||||
| 128-2×9 | 201900 | 2804 | 2304 | 277 | 66480 | |||||
| 128-2×10 | 224300 | 3115 | 2561 | 292 | 72000 | |||||
| 128-2×11 | 247600 | 3427 | 2856 | 307 | 78480 | |||||
| 128-2×12 | 269100 | 3728 | 3072 | 322 | 96400 | |||||
| 128-2×13 | 291600 | 4050 | 3328 | 337 | 93600 | |||||
| 128-2×14 | 314000 | 4361 | 3584 | 252 | 100800 | |||||
