ZC型回轉反吹扁袋除塵器結構特點

ZC型回轉反吹扁袋除塵器

一、ZC型回轉反吹扁袋除塵器簡介

ZC型回轉反吹扁袋除塵器是由一機部設計院設計處研制成功一種新型的的袋式除塵器。ZC機械反吹布袋除塵器采用園形體結構受力均勻，抗爆性通好，結構緊湊，采用高壓風機反吹清灰。

二、工作原理

過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。

   工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下限時，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對于三四圈（即144ZC—Ⅱ20ZC—型）布袋除塵器設有分圈反吹機構使每次只反吹一個濾袋。

三、ZC機械反吹布袋除塵器主要特點：

1、殼體按旋風除塵器蝸殼型設計，能起局部旋風作用，減輕濾袋責荷。圓筒拱頂的形體受力均勻，抗暴性能好。

2、采用了設備配套的高壓風機反吹清灰，不受使用場合氣援條件的限制，易損件少，維修方便，運行，克服了壓縮空氣脈沖清灰弊病，反吹風作用距離大，可采用長濾袋充分利用空間，占地面積小。

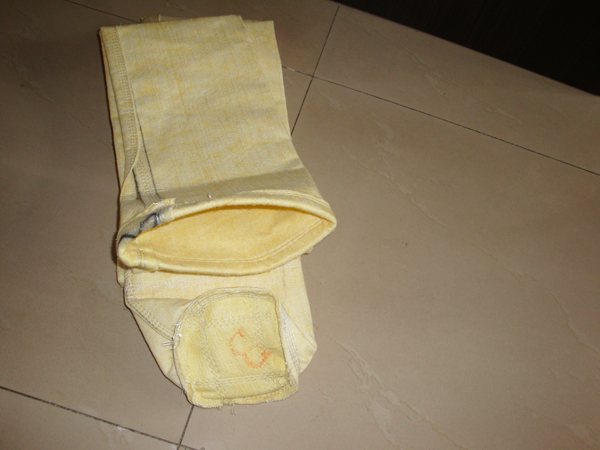

3、采用梯形扁袋在圓筒內布置，結構簡單緊湊，過濾面積指標高，在反吹風作用下，梯形扁袋振幅大，只需一次振擊即可抖落積塵，有利于提高濾袋壽命。

4、用時間繼電器控制回轉反吹清灰，視入口低和水分比例調整清灰周期。
