濾筒除塵器濾筒及濾料

1、 濾筒除塵器濾筒及濾料

濾筒

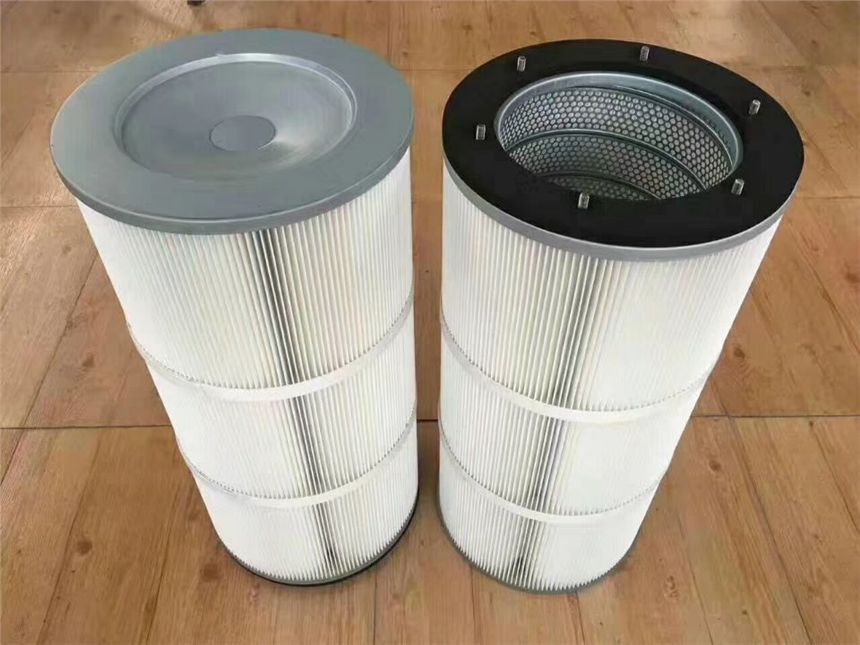

濾筒式除塵器的過濾元件是濾筒。濾筒的結構分為頂蓋、金屬框架、褶形濾料和底座等四部分。由這四部分組成的濾筒有圓形、扁形和錐形等。

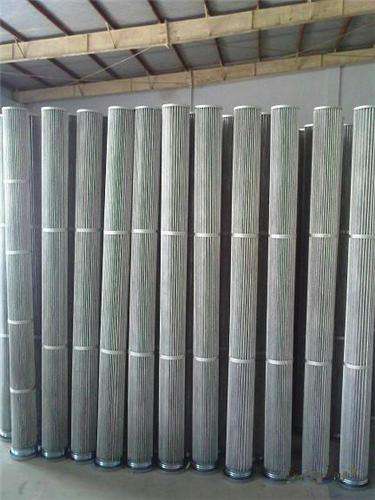

濾筒是用規劃長度的濾料折疊成褶，首尾黏合成筒，筒的內外用金屬框架支撐，上、下用頂蓋和底座固定。頂蓋有固定螺栓及墊圈。圓形濾筒，扁形濾筒的外形。

濾筒的上下端蓋、護網的粘接應，不該有脫膠、漏膠和流掛等缺點；濾筒上的金屬件應滿意方銹要求；濾筒外表面應無明顯傷痕、磕碰、拉毛和毛刺等缺點；濾筒的噴吹清灰按需求可配用誘導噴嘴或文氏管等噴吹設備，濾筒內側應加方護網，當選用D≥320mm，H≥1200mm濾筒時，宜配用誘導噴嘴。

常用濾筒分為三大類。表為不同空氣濾筒的不同維護對象和裝置部位

類別 稱號區別 維護對象 具體使用場合及裝置位

Ⅰ維護機器類的空氣濾筒 內燃機、空氣壓縮機、汽輪機及其他類發動機的進氣體系機件維護

汽車、各種戰車、各類船艦、鐵路機車、飛機、運載火箭等發動機的進氣口或進氣道

Ⅱ創(chuàng )立潔凈房間的空氣濾筒 潔凈室無塵，出產產品質量，煙霧廠房?jì)艋笕梭w健康

藥品、食品、電子產品的出產車問凈化；博物館、圖書館等收藏間凈化，健身房、出產廠房煙塵排放；行走器、飛行器、駕駛艙凈化。裝置在進氣口或進氣道。

Ⅲ維護大氣用除塵器濾筒 操控煙塵粉塵排放，維護地球切生靈健康長壽

水泥廠、電廠、鋼廠等煙粉塵操控排放；廢物焚燒、煉焦煉鐵、鍛鑄廠房及汽車等煙塵排放口

濾筒成品體積與過濾器總成體積關系很大。

使用過濾器總成的主機，往往對過濾器提出以下要求：①除塵器總高和進出口間隔（寬）；②濾筒下總高和直徑；③濾筒總質量；④出氣口連接方式及尺度；⑤過濾精度等一系列與過濾特性相關的功能要求。

濾筒規劃依據總成要求要注意以下要素。

(l)濾筒外徑尺度 大于濾筒內徑100mm以上為宜。這是由于高而窄小的空間，可以讓污染顆粒在濾筒外層緩慢沉降，這樣使濾筒從上而下地均勻接受污染堵塞。

(2)內骨架直徑尺度的確認 主要考慮通油小孔的巨細不該影響過濾氣量，一起要照料小孔尺度對骨架強度的影響。

(3)內骨架總強度為重要 首先要考慮濾筒接受的壓差要以骨架支撐，所以直徑越小強度越高。

(4)褶皺紋牙高度 應選在l0~50mm之間。

(5)充分留有壓差余地 當計算出所需過濾而積后，應將此面積加大1倍。這是由于要充分考慮實踐工作中，粉塵污染物是不行猜測的。

濾料

濾筒用濾料有兩類：一類是合成纖維濾料，一類是紙質濾料。

合成纖維非織造濾料。按加工工藝可分為連續纖維紡粘聚酯熱壓及短纖維紡粘聚酯熱壓兩類。濾料表面方水處理工況時，方水處理后的濾料其浸潤角應大于90°，沾水等級不低于Ⅳ級。濾料方油處理工況時，濾料做方油處理。聚酯非織造濾料可接受工作溫度不低于120℃。對高溫高濕等其他工況，濾筒原料結構的選用應滿意使用要求。

紙質濾料可分為低透氣量和高透氣量?jì)深?lèi)。

另外還有合成纖維非織造聚四付乙烯覆膜濾料和紙質聚四付乙烯覆膜濾料。
