關于蝶閥的基礎知識

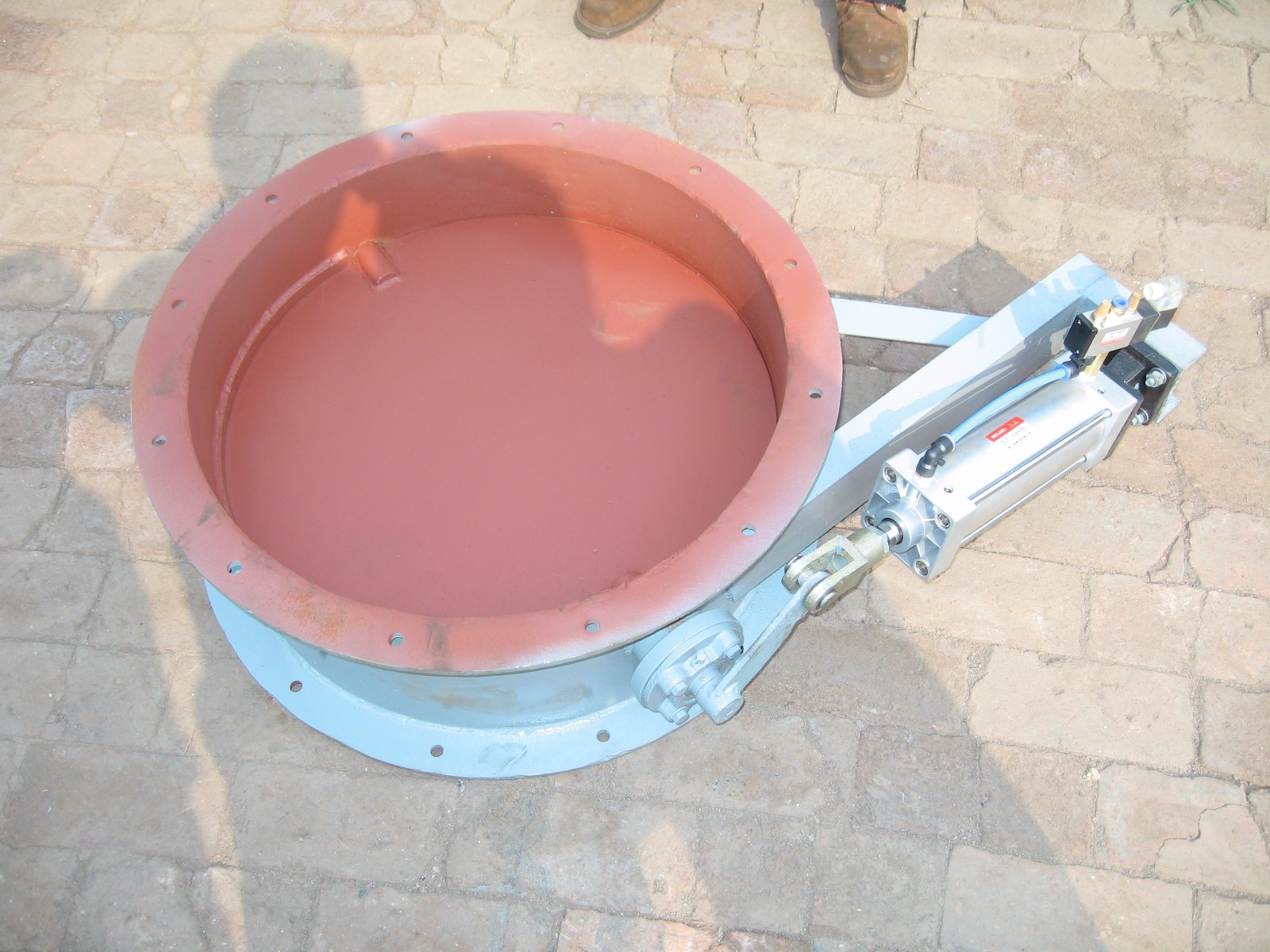

蝶閥又名翻板閥，是一種結構簡略的調整閥，同時也可用于低壓管道介質的開關操控。蝶閥是指封閉件（閥瓣或蝶板）為圓盤，環繞閥軸旋轉來到達敞開與封閉的一種閥，在管道上起堵截和節流效果。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，然后到達啟閉或調整的目的。蝶閥適用于產生爐、煤氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程體系中運送各種腐蝕性、非腐蝕性流體介質的管道上，用于調整和截斷介質的流動。

蝶閥所適用的場合：

蝶閥適用于流量調整。因為蝶閥在管路中的壓力丟失比較大，大約是閘閥的三倍，因此在挑選蝶閥時，應充分考慮管路體系受壓力丟失的影響，還應考慮封閉時蝶板接受管道介質壓力的性。此外，還需考慮在高溫下彈性閥座材料所接受作業溫度的。

蝶閥的結構長度和總體高度較小，敞開和封閉，且具有杰出的流體操控特性，蝶閥的結構原理適合于制造大口徑閥門。當要求蝶閥作操控流量運用時，重要的是正確挑選蝶閥的尺寸和類型，使之能恰當

一般，在節流，調整操控與與泥漿介質中，要求結構長度短，啟閉（1/4r）。低壓截止（壓差?。?，引薦選用蝶閥。

在雙位調整，縮口的通道，低噪聲，有氣和氣化現象，向大氣少數滲漏，具有磨蝕性介質時，可以選用蝶閥。

在特別工況條件下節流調整，或要求密封嚴厲，或磨損嚴重，低溫（深冷）等工況條件下運用蝶閥時，需運用特別規劃金屬密封帶調整設備的三偏疼或雙偏疼的蝶閥。

中線蝶閥適用于要求到達密封，氣體試驗走漏為零，壽數要求較高，作業溫度在-10~150℃的淡水，污水，海水，鹽水，蒸汽，食物，藥品，油品和各種酸堿及其他管路上。

軟密封偏疼蝶閥適用于通風除塵管路的雙向啟閉及調整，廣泛用于冶金，輕工，電力，石油化工體系的煤氣管道及水道等。

金屬對金屬線密封雙偏疼蝶閥適用于城市供熱，供汽，供水及煤氣，油品，酸堿等管路，作為調整和截流設備。

金屬對金屬面密封三偏疼蝶閥除作為大型變壓吸附（PSA）氣體別離設備程序操控閥運用外，還可廣泛用于石油，石化，化工，冶金，電力等范疇，是閘閥，截止閥等的杰出代替產品。

蝶閥的選用原則：

1、因為蝶閥相對于閘閥，球閥壓力丟失比較大，故適應于壓力丟失要求不嚴的管路體系中

2、因為蝶閥可以用流量調整，故在需求進行流量調整的管路中適宜選用

3、因為蝶閥的結構和密封材料，不宜用于高溫，高壓的管路體系。一般作業溫度在300℃以下，公稱壓力在PN40以下。

4、因為蝶閥結構長度比較短，且又可以做成大口徑，故在結構長度要求短的場合或是大口徑閥門（如DN1000以上），宜選用蝶閥。

5、因為蝶閥僅旋轉90°就能敞開或封閉，因此在啟閉要求快的場合宜選用蝶閥。
